LIN總線ESD靜電保護方案圖
發表日期：2020-06-03來源：www.3158rb.com瀏覽：1365

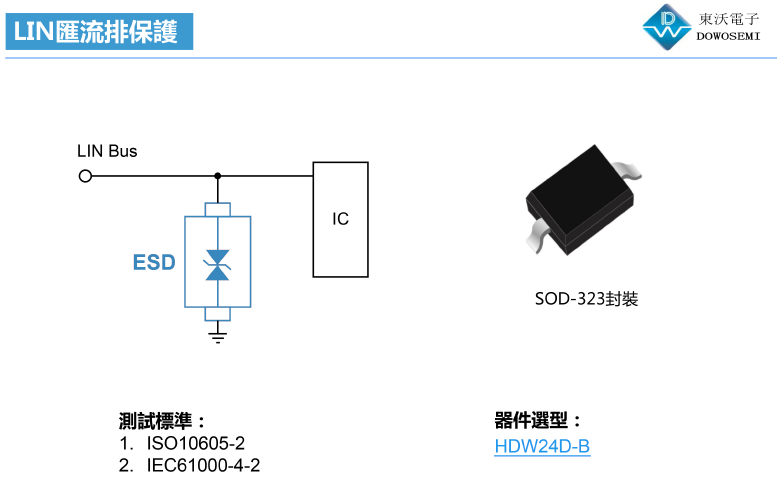

LIN總線ESD靜電保護方案圖：
LIN總線ESD靜電保護方案用于滿足LIN總線的靜電保護，根據LIN總線所處的環境來選擇合適電路保護器件——TVS二極管陣列。從LIN總線ESD靜電保護方案圖中看出，電路保護中選用了一顆ESD靜電保護二極管：HDW24D-B，SOD-323封裝。該LIN靜電保護方案滿足ISO10605-2和IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。有關LIN總線ESD靜電防護方案和HDW24D-B參數特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
